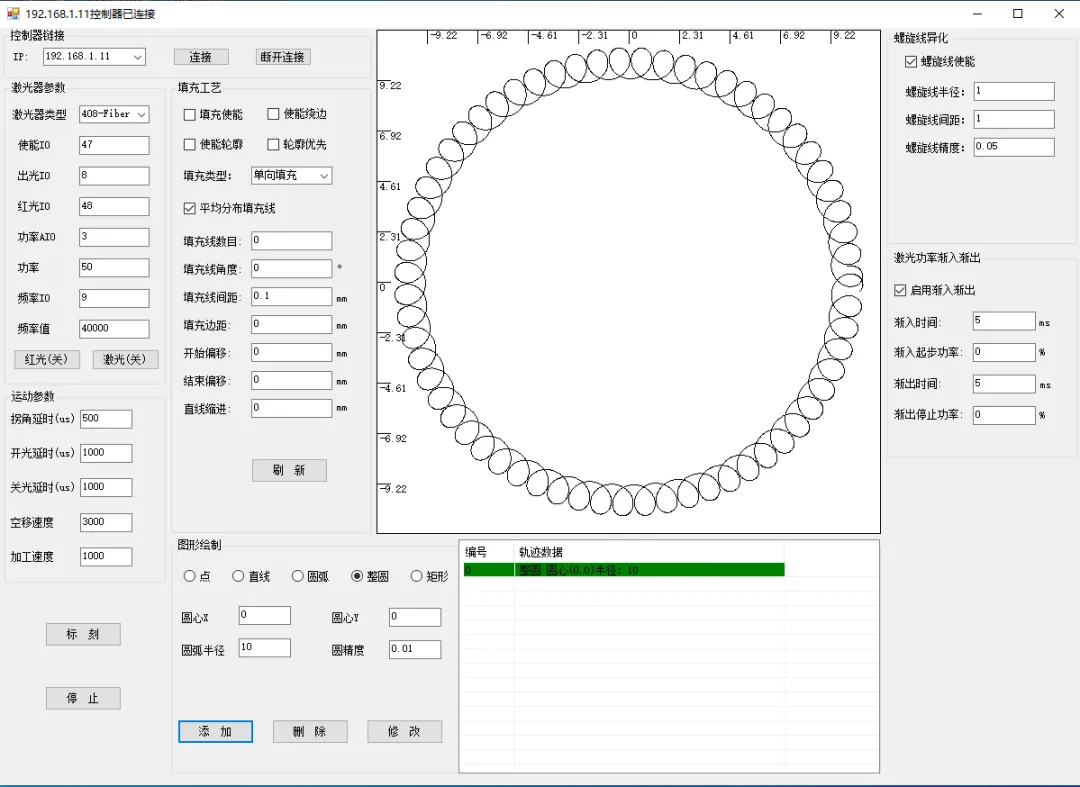

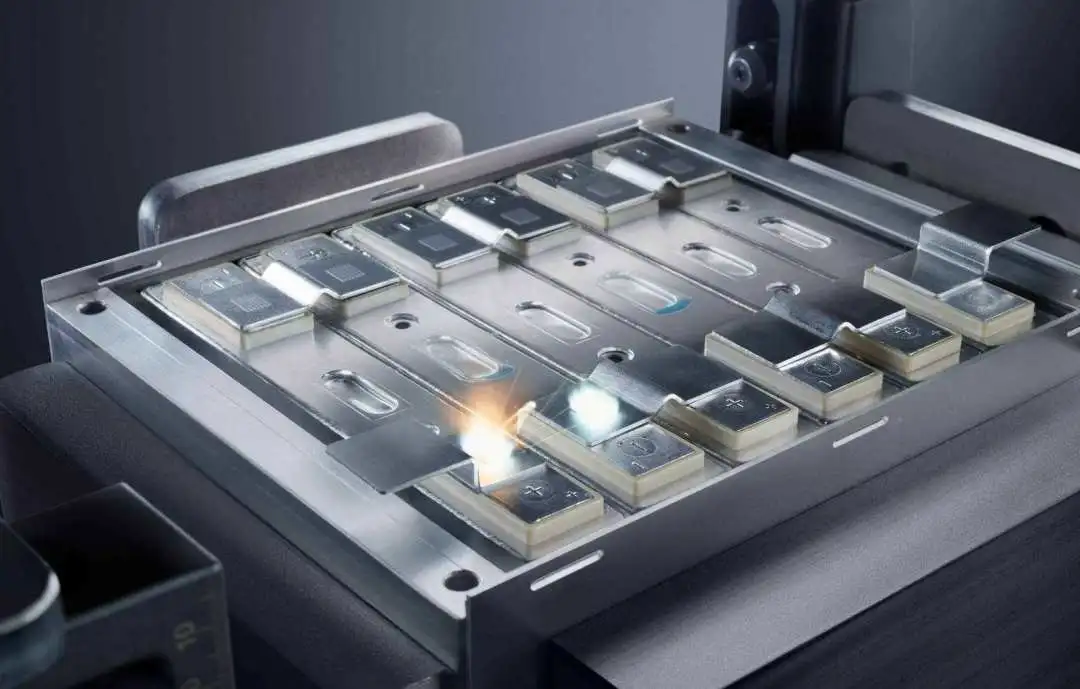

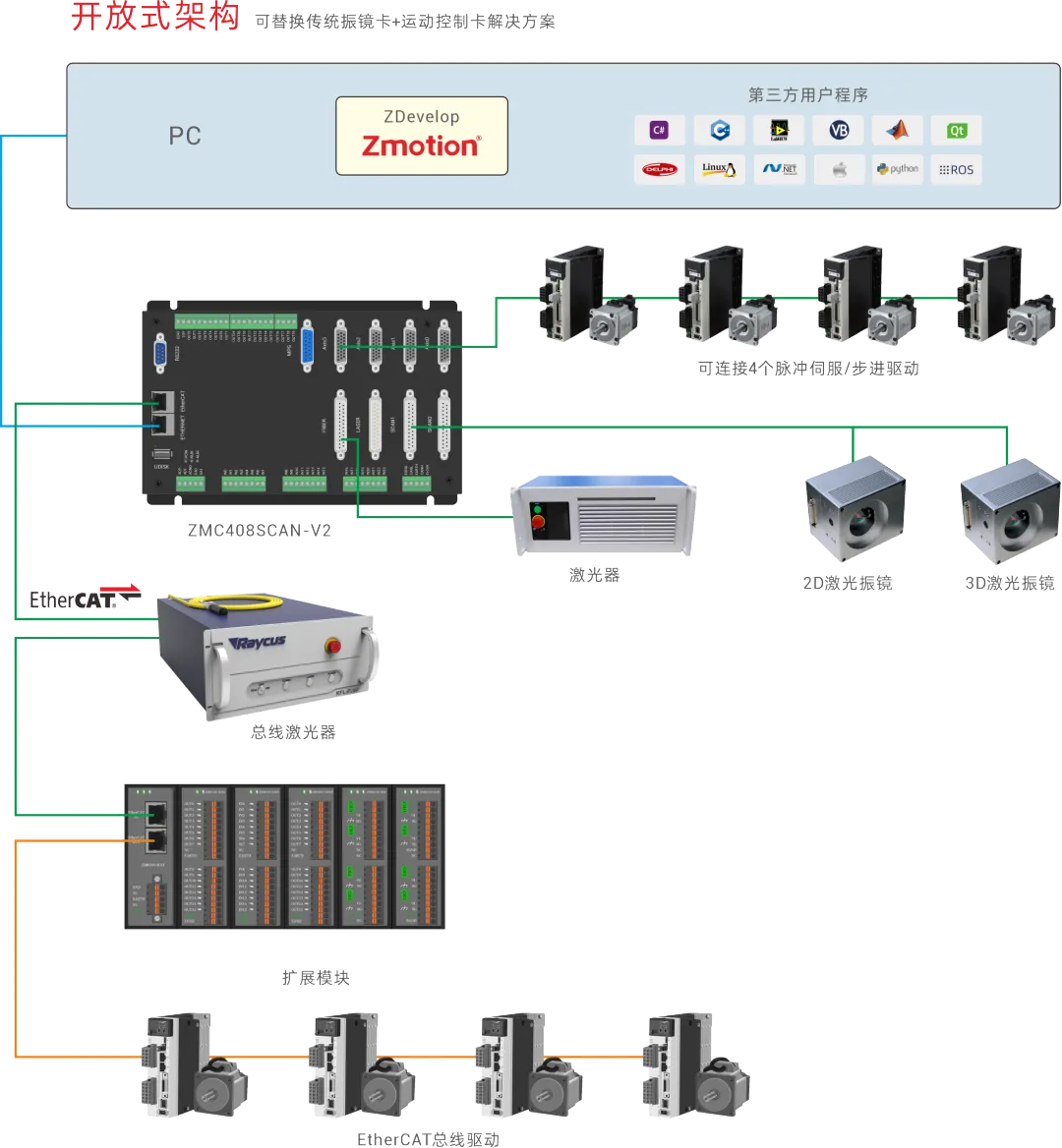

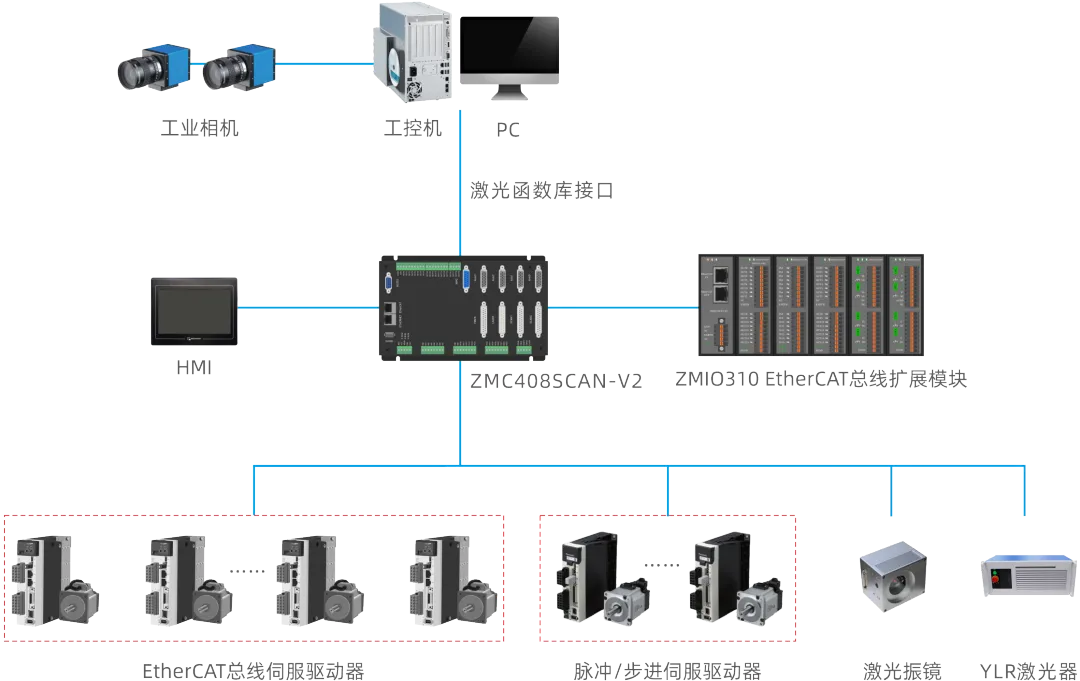

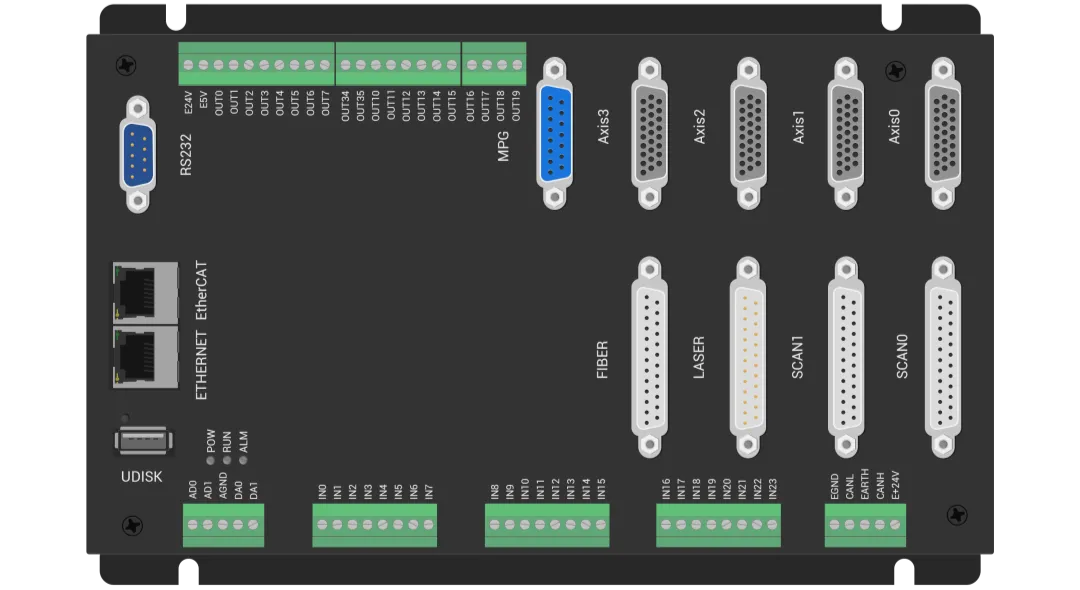

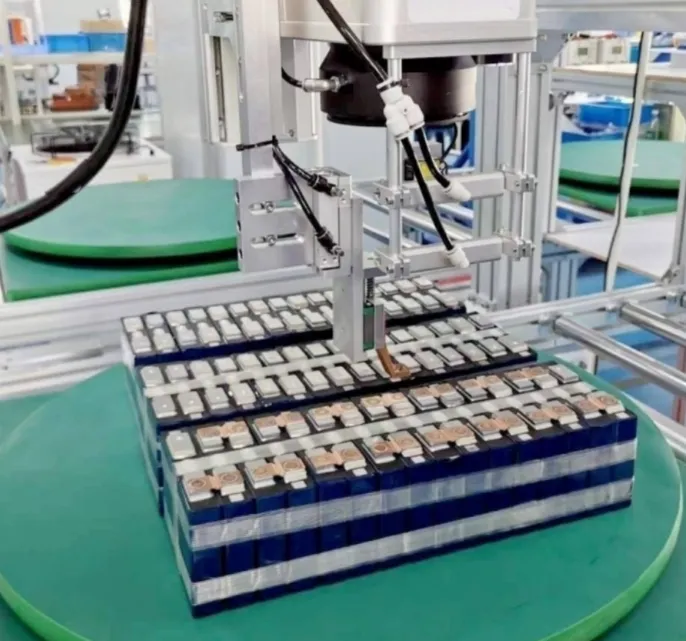

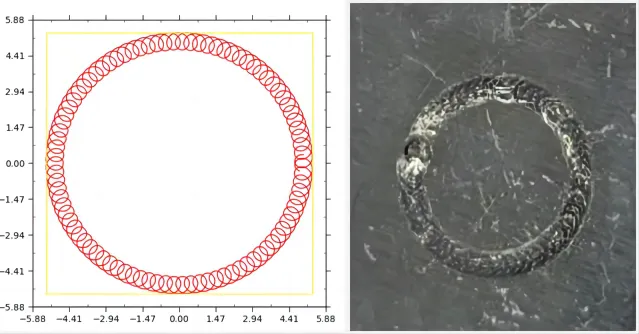

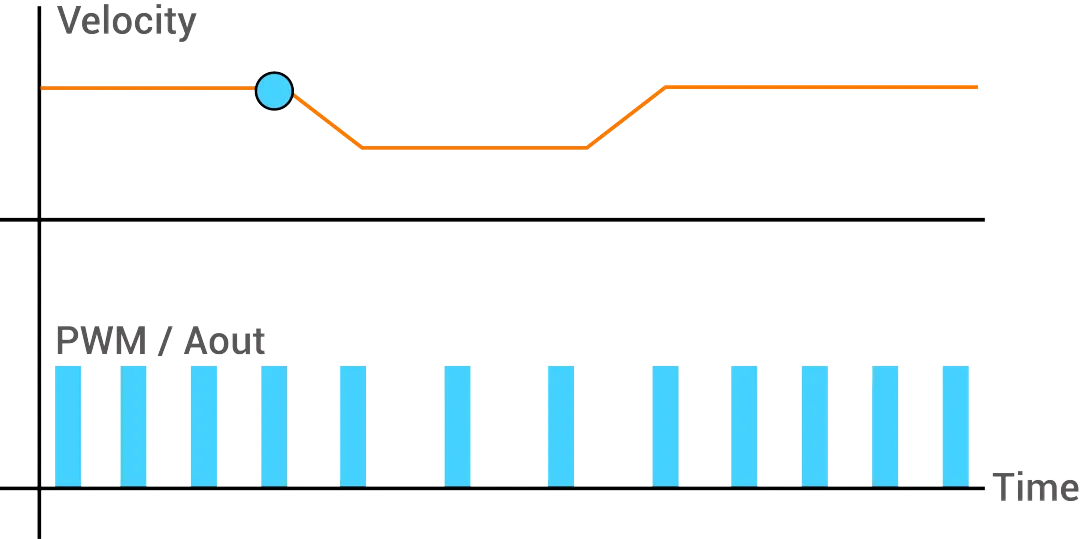

CIBF2024 第十六届重庆国际电池技术交流会/展览会 16th China Internat ional Battery Fai r 时间： 2024年4月27-29日 地点： 重庆国际博览中心 主办单位： 中国化学与物理电源行业协会 CIBF2024 扫码获取参观门票 市场应用背景 伴随着国内新能源汽车市场的强劲增长，国内激光焊接产业迅速崛起。激光焊接在动力电池生产的中道和后道生产过程中得到广泛应用，包括电池模组连接片焊接、防爆阀焊接、以及极耳的焊接等关键工序。 新能源汽车的动力电池焊接质量直接关系到电池连接的可靠性和使用寿命，因此优化传统激光焊接工艺流程存在的问题变得至关重要。 传统激光焊接存在的问题： 在进行高速的焊接复杂轨迹时，传统的丝杆导轨伺服电机系统会在机构高速运行下导致焊接头在复杂加工轨迹下会 导致过度加工、焊缝深宽比过大等问题 ，尤其是在倒角处，焊接头的运动速度会降低，从而造成了焊接过程的速度不稳定导致激光加工 能量密度分布不均 ，影响焊接效果。 正运动技术解决方案： 在此背景下，正运动技术的开放式激光振镜运动控制器ZMC408SCAN-V2脱颖而出。凭借其高效稳定、开放易用、振镜、激光和轴控三合一的优势，成为新能源汽车制造企业的首选。同时 支持高速PSO、PWM、速度前瞻等功能 ，可确保激光加工轨迹平滑，提高产品品质和产能。 当应用于高功率激光振镜系统进行软连接片的焊接，ZMC408SCAN-V2 可实现每秒200-300毫秒的速度进行圆弧轨迹焊接 ，甚至在一些模组上应用于S形、螺旋曲线等复杂激光加工轨迹，可完美规避传统系统存在的问题。 01 开放式激光振镜运动控制器在动力电池模组连接片的焊接应用 传统激光焊接方案痛点 ● 标准激光系统软件操作复杂，产线非标定制需求难以响应; ● 运动控制卡与激光振镜卡独立控制，应用软件开发难度较高; ● 伺服平台激光焊接方式速度受限制，高速加工复杂轨迹效果不佳。 正运动技术解决方案 方案设计 应用演示案例 采用示教编辑方式，自动生成加工轨迹，支持螺旋线，渐开线等焊接工艺曲线。 1、操作流程： ① 根据激光器类型及接线配置相应激光器参数； ② 通过校正软件校正振镜畸变，保存校正参数； ③ 根据产品焊缝大小编辑对应的焊接轨迹与工艺； ④ 设置加工速度及延时工艺参数； ⑤ 触发标刻、观察检测焊接效果并调整参数。 2、焊接效果图： 方案应用优势 ● 振镜轴与伺服轴联动插补； ● 灵活的激光器功率调整：可根据激光器类型及接线配置自由调整相应激光器参数； ● 可设置加工速度和延时工艺参数，精准控制焊接过程，适应不同材料和焊接需求； ● 支持C++，C#等多种开发方式、提供专用激光函数库及应用案例，助力设备系统商快速开发交付； ● 螺旋线形轨迹焊接功能：通过光斑沿焊接方向高速旋转运动，实现不同焊缝深宽比，无需改变外光路条件。 方案核心工艺 1、螺旋线型轨迹： 在高能束焊接中，较大的焊缝深宽比是激光焊接的特点。当不希望焊缝深宽比过大时，例如，在进行电池模组连接片焊接时，通常要焊缝有更大的宽度（以新增载流面积），降低焊缝深度（以使用更薄的电池极柱，获得更大的电芯空间）采用螺旋线形轨迹焊接，通过光斑沿焊接方向高速旋转运动，可以在不改变外光路条件的情况下，获得不同焊缝的深宽比。 2、激光功率控制： 激光焊接中功率 (模拟量电压、PWM调制) 控制至关重要，其控制好坏直接影响加工效果。 激光加工中的功率控制包括功率控制、功率与运动的同步控制两方面内容，功率控制是指生成适当的控制信号控制激光器输出所需功率，功率与运动的同步控制指功率紧跟加工位置或速度变化以保证一致的加工质量。 02 ZMC408SCAN-V2开放式激光振镜运动控制器简介 独立式激光振镜运动控制器， 集成激光控制、振镜控制和总线轴/脉冲轴控制 ，助您实现高效精准的EtherCAT总线运动控制+激光振镜解决方案。 ● 可选6-64轴运动控制(脉冲+EtherCAT总线)； ● 2路带反馈激光振镜接口、1路LASER和1路FIBER激光电源专用接口； ● 支持一维/二维/三维PSO功能，可做视觉飞拍、精密点胶和激光能量控制； ● 激光振镜控制与运动控制相互融合，可灵活构建多轴联动等方式的激光加工系统； ● 多维位置同步输出PSO，板载24路通用输入和20路通用输出，其中4路高速色标锁存，4路PSO和8路PWM输出。 03 方案总结 开放式激光振镜运动控制器ZMC408SCAN-V2，是新能源汽车动力电池模组连接片焊接的关键组成部分之一。在快速崛起的国内新能源汽车市场，这一技术为克服传统焊接方案的局限性提供了针对性的解决方案。 通过示教编辑方式自动生成的焊接轨迹，支持多种开发方式和专用激光函数库，帮助设备系统商更快地开发交付产品。 ZMC408SCAN-V2支持多种激光焊接工艺所需的控制功能，可克服传统激光焊接系统存在的问题，提高焊接质量和效率。 如需更多了解产品信息，请通过以下方式联系我们： 📥 发送邮件至： sales@zmotion.com.cn ☎️ 拨打咨询电话： 0755-32976042 💻 访问官方网站： www.zmotion.com.cn 选择【联系我们】→【业务咨询专线】 关于正运动技术 深圳市正运动技术有限公司成立于 2013 年，专注于纯国产运动控制技术研究和通用运动控制软硬件平台和产品的研发，是国家级高新技术和专精特新 “ 小巨人 ” 企业。 正运动技术汇集了来自华为、中兴等公司的优秀人才。力求创新 ， 目前公司拥有专利、著作权等知识产权五十余项。在坚持自主创新的同时，积极联合各大高校和科研院所协同运动控制基础技术的研究，是国内工控领域发展最快的企业之一，也是国内少有、完整掌握运动控制核心技术和实时工控软件平台技术的企业。 正运动技术除本部研发中心外，设有中山、武汉、上海三个研发分部 。 为更好地服务客户，本部之外设有苏州、东莞两个区域性服务中心 ， 设有佛山、厦门、青岛、西安、武汉、成都、天津、郑州等销售和技术服务机构。 经过众多合作伙伴多年的开发应用，正运动技术的产品广泛地应用于 3C 电子、半导体、新能源、机器人、包装印刷、纺织服装、激光加工、医疗制药、数控机床、传统加工等领域。
